三相开环步进驱动器 3R110PLUS
三相开环步进驱动器 3R110PLUS
产品介绍

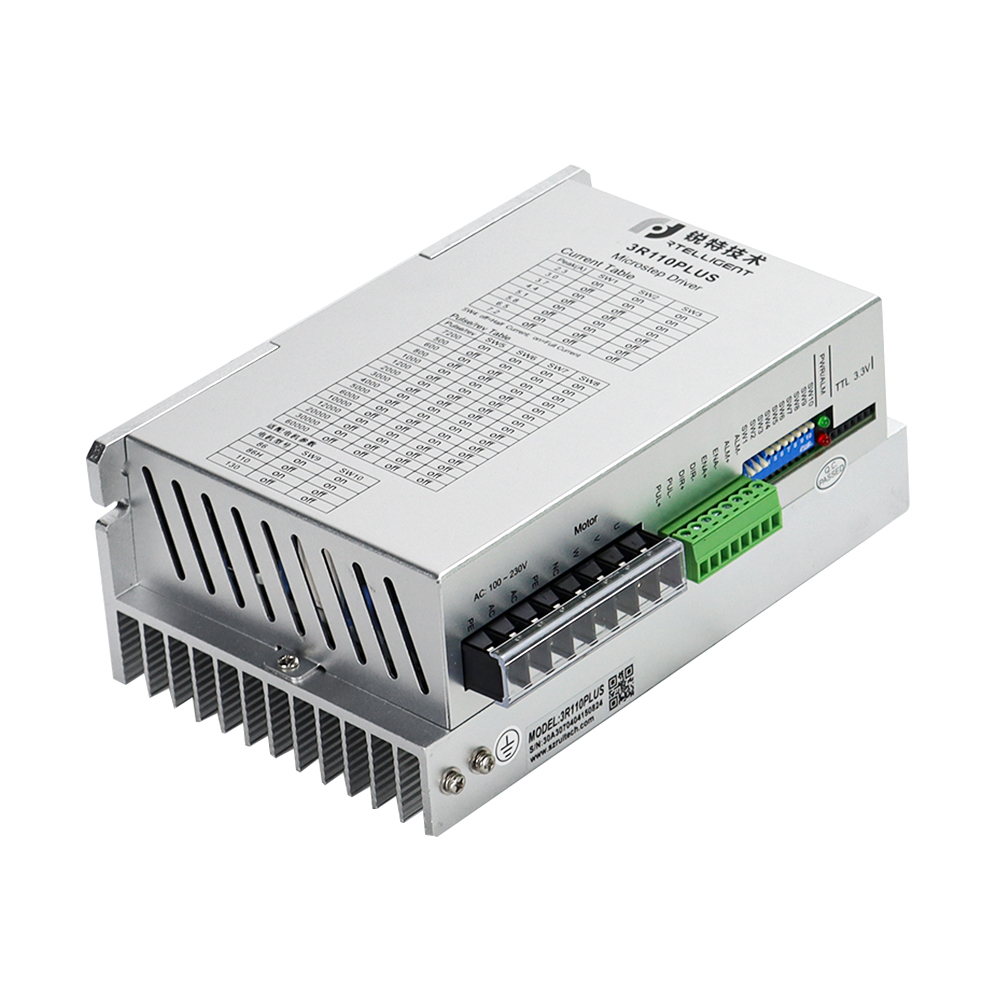

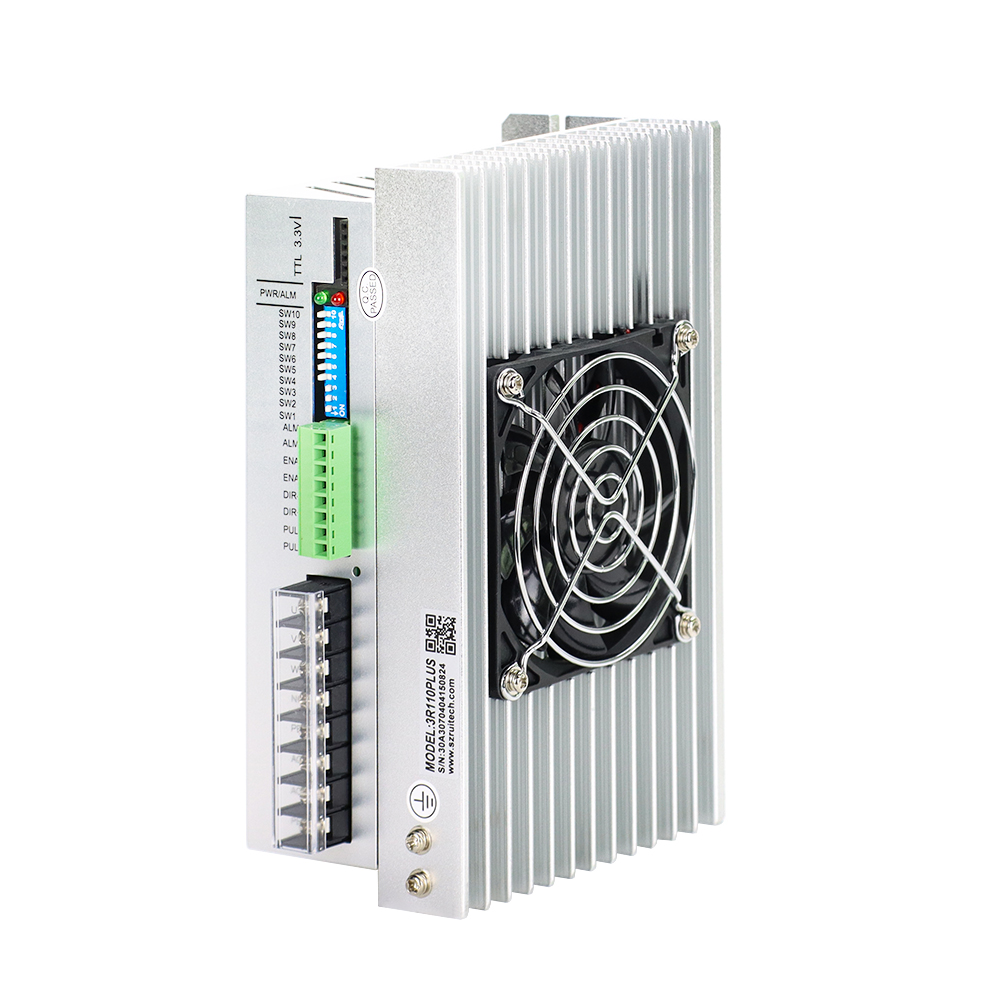

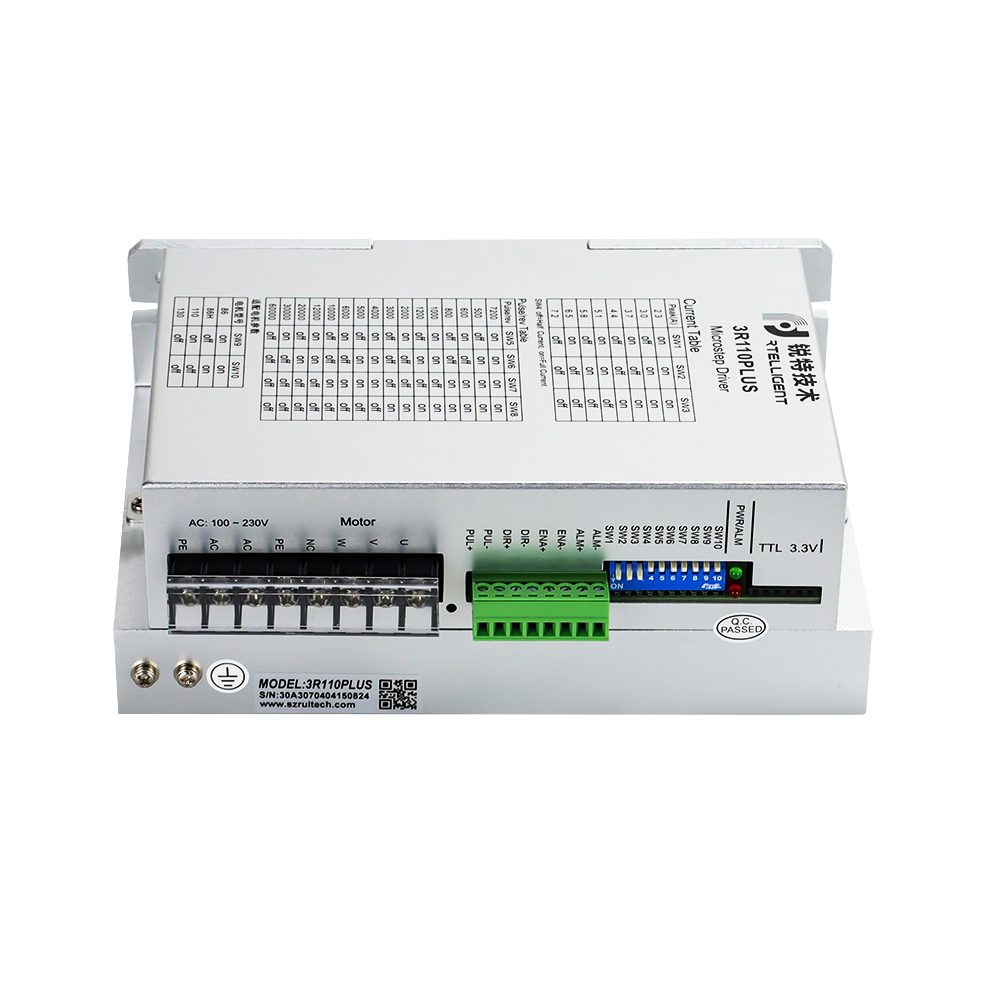

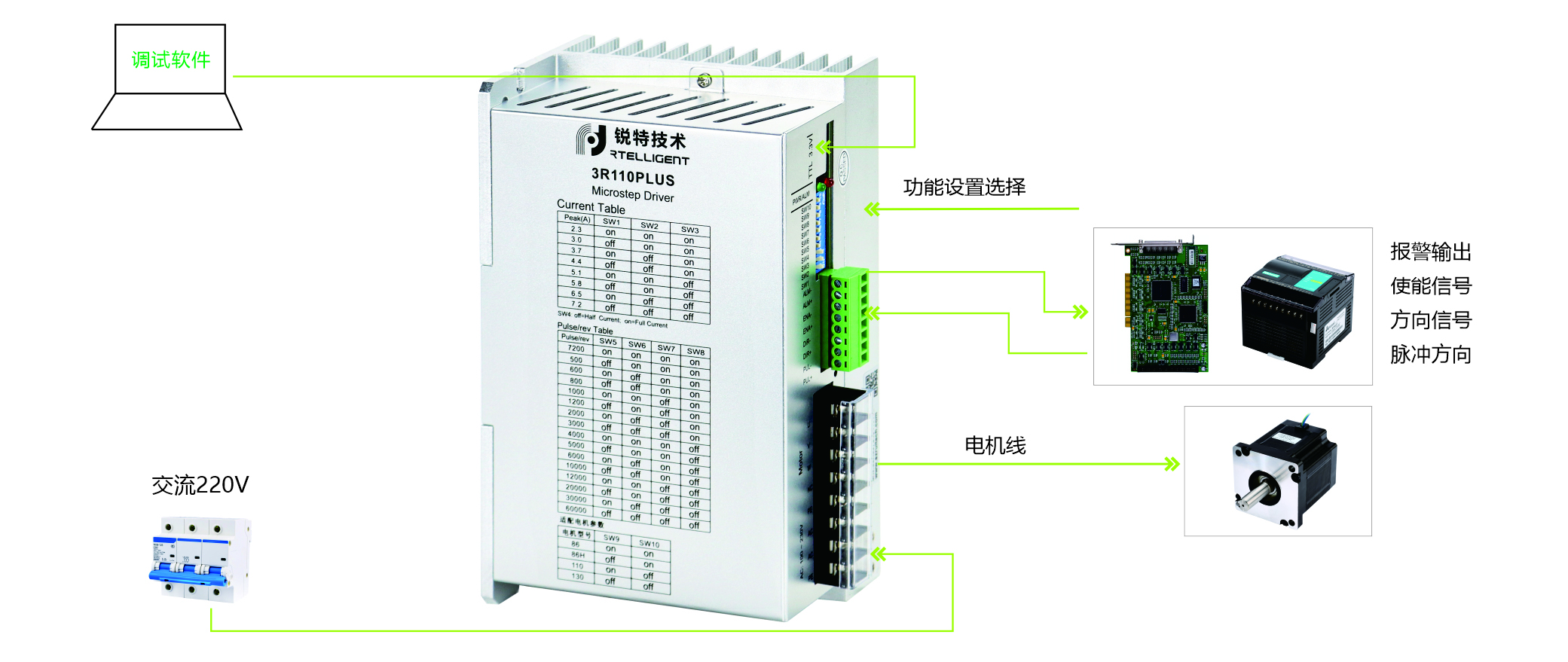

驱动器示意图
产品特征
- ①工作电压：110~220VAC
- ②通讯方式：USBtoCOM
- ③最大相电流输出：7.2A/相（正弦峰值）
- ④PUL+DIR/CW+CCW 脉冲模式可选
- ⑤缺相报警功能
- ⑥半流功能
- ⑦数字IO端口：3路光电隔离的数字信号输入，高电平可直接接收24V直流电平，1路光电隔离的数字信号输出，最大耐受电压30V，最大灌入或拉出电流50mA
- ⑧8档可用户自定义电流
- ⑨16档可用户自定义细分，支持200~65535范围内的任意分辨率
- ⑩IO控制模式，支持16档速度自定义
- ⑪输入端口、输出端口可编程

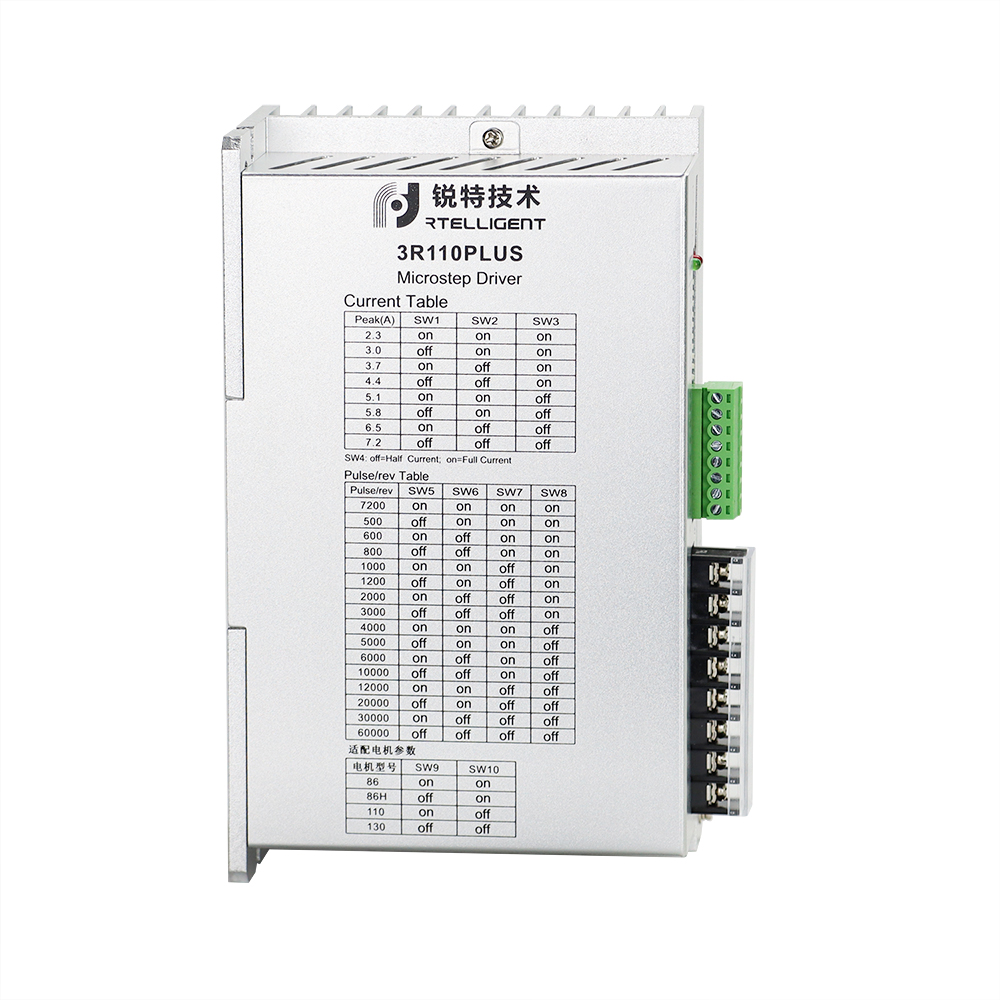

工作电流设定
|
输出电流 |
SW1 |
SW2 |
SW3 |
备注 |
|
2.3 |
on |
on |
on |
用户可以通过调试软件设 置8档电流 |
|
3.0 |
off |
on |
on |
|
|
3.7 |
on |
off |
on |
|
|
4.4 |
off |
off |
on |
|
|
5.1 |
on |
on |
off |
|
|
5.8 |
off |
on |
off |
|
|
6.5 |
on |
off |
off |
|
|
7.2 |
off |
off |
off |
细分档位设定
|
脉冲/圈 |
SW5 |
SW6 |
SW7 |
SW8 |
备注 |
|
7200 |
on |
on |
on |
on |
用户可以通过调试软 件设置16档细分. |
|
500 |
off |
on |
on |
on |
|
|
600 |
on |
off |
on |
on |
|
|
800 |
off |
off |
on |
on |
|
|
1000 |
on |
on |
off |
on |
|
|
1200 |
off |
on |
off |
on |
|
|
2000 |
on |
off |
off |
on |
|
|
3000 |
off |
off |
off |
on |
|
|
4000 |
on |
on |
on |
off |
|
|
5000 |
off |
on |
on |
off |
|
|
6000 |
on |
off |
on |
off |
|
|
10000 |
off |
off |
on |
off |
|
|
12000 |
on |
on |
off |
off |
|
|
20000 |
off |
on |
off |
off |
|
|
30000 |
on |
off |
off |
off |
|
|
60000 |
off |
off |
off |
off |
-
深圳锐特3R110Plus步进驱动器用户手册 -
3R110PLUS_3D
