两相开环步进驱动器 R60-AL
两相开环步进驱动器 R60-AL
产品介绍

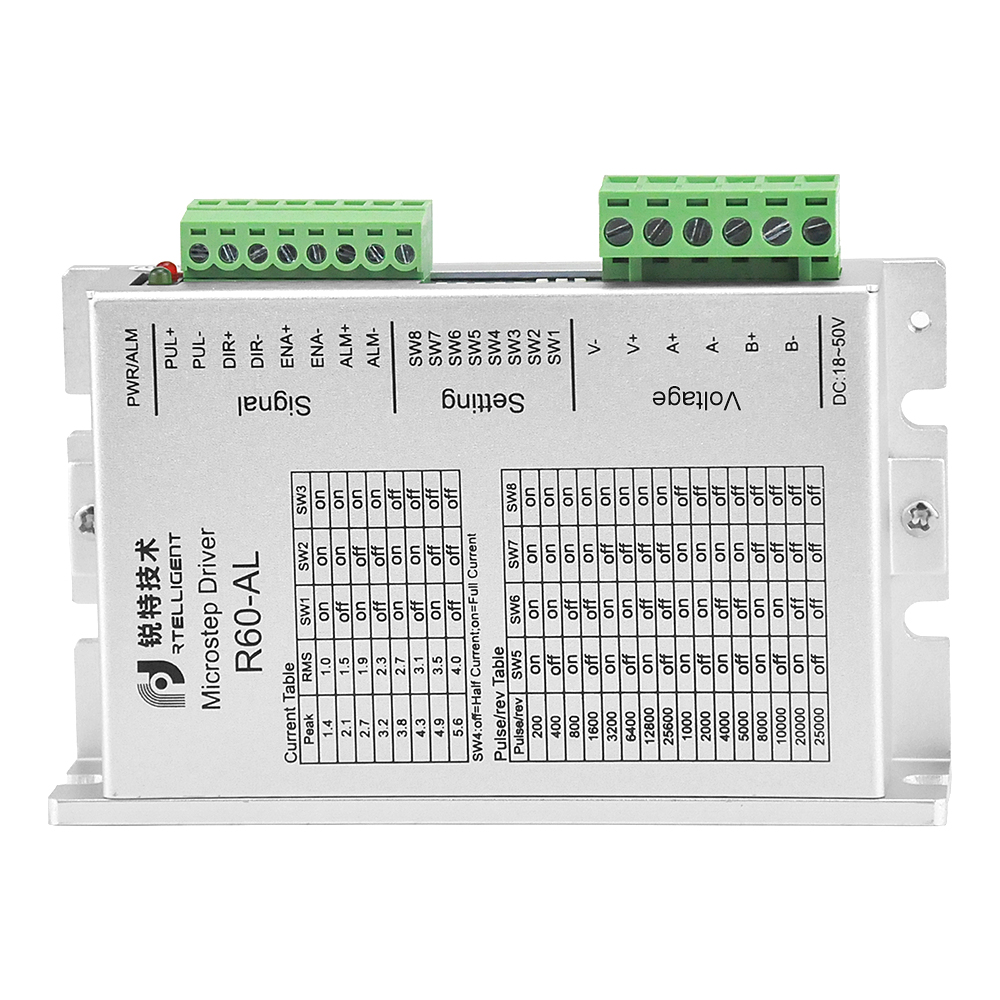

驱动器示意图
产品特征
- ①可编程型小尺寸步进电机驱动器
- ②工作电压直流：24～48V
- ③通讯方式：USB to COM
- ④最大相电流输出：5.6A/相（正弦峰值）
- ⑤低速振动谐波算法，极大优化电机低速振动特定
- ⑥缺相报警功能
- ⑦数字 IO 端口：3 路光电隔离的数字信号输入，高电平可直接接收 24V 直流电平；1 路光电隔离的数字信号输出，最大耐受电压 30V，最大灌入或拉出电流 50mA。
- ⑧8 档可用户自定义电流
- ⑨16 档可用户自定义细分，支持 200~65535 范围内的任意分辨率
- ⑩IO 控制模式，支持 16 档速度自定义
- ⑪输入端口、输出端口可编程
工作电流设定
|
输出电流峰值 |
输出电流有效值 |
SW1 |
SW2 |
SW3 |
备注 |
|
1.4A |
1.0A |
on |
on |
on |
可定制其它电流值 |
|
2.1A |
1.5A |
off |
on |
on |
|
|
2.7A |
1.9A |
on |
off |
on |
|
|
3.2A |
2.3A |
off |
off |
on |
|
|
3.8A |
2.7A |
on |
on |
off |
|
|
4.3A |
3.1A |
off |
on |
off |
|
|
4.9A |
3.5A |
on |
off |
off |
|
|
5.6A |
4.0A |
off |
off |
off |
细分档位设定
|
脉冲/圈 |
SW5 |
SW6 |
SW7 |
SW8 |
备注 |
|
200 |
on |
on |
on |
on |
可定制其它细分数 |
|
400 |
off |
on |
on |
on |
|
|
800 |
on |
off |
on |
on |
|
|
1600 |
off |
off |
on |
on |
|
|
3200 |
on |
on |
off |
on |
|
|
6400 |
off |
on |
off |
on |
|
|
12800 |
on |
off |
off |
on |
|
|
25600 |
off |
off |
off |
on |
|
|
1000 |
on |
on |
on |
off |
|
|
2000 |
off |
on |
on |
off |
|
|
4000 |
on |
off |
on |
off |
|
|
5000 |
off |
off |
on |
off |
|
|
8000 |
on |
on |
off |
off |
|
|
10000 |
off |
on |
off |
off |
|
|
20000 |
on |
off |
off |
Off |
|
|
25000 |
off |
off |
off |
off |
|
|
5、6、7、8全为on时，可通过调试软件更改任意细分 |
|||||
-
