标准型交流伺服驱动器 RS系列

标准型交流伺服驱动器 RS系列

简短描述:

RS系列交流伺服是锐特公司研发的通用型伺服产品线、涵盖电机功率范围为0.05~3.8kW。RS系列支持Modbus通讯和内部PLC功能、RSE系列支持EtherCAT通讯功能。

RS系列伺服驱动器具备良好的软硬件平台,确保能够很好的适用于快速精准的位置、速度、扭矩控制场合。

  • • 匹配电机功率在3.8kW以下
  • • 速度响应频宽高,定位时间更短
  • • 有485通讯功能
  • • 有正交脉冲模式
  • • 有分频输出功能

icon icon

产品详情

下载

产品关键词

产品介绍

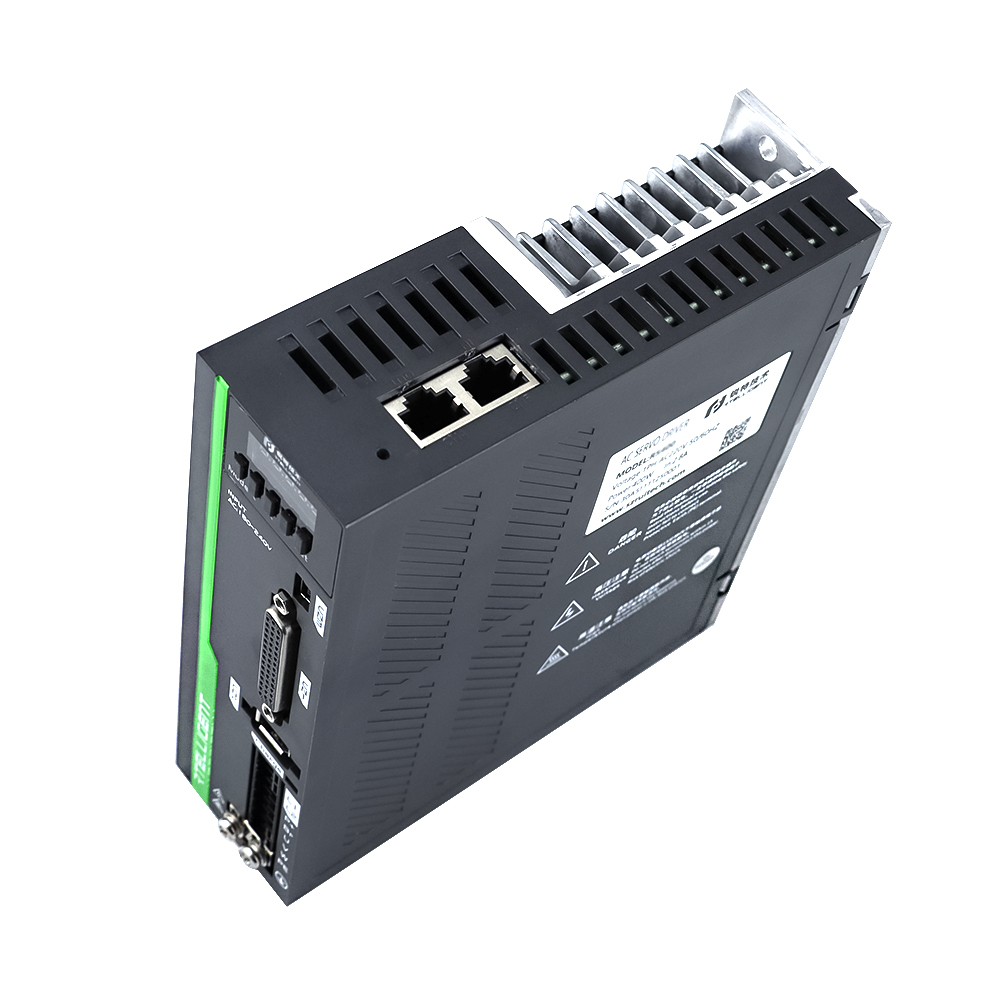

High-Performance AC Servo Drive  (4)

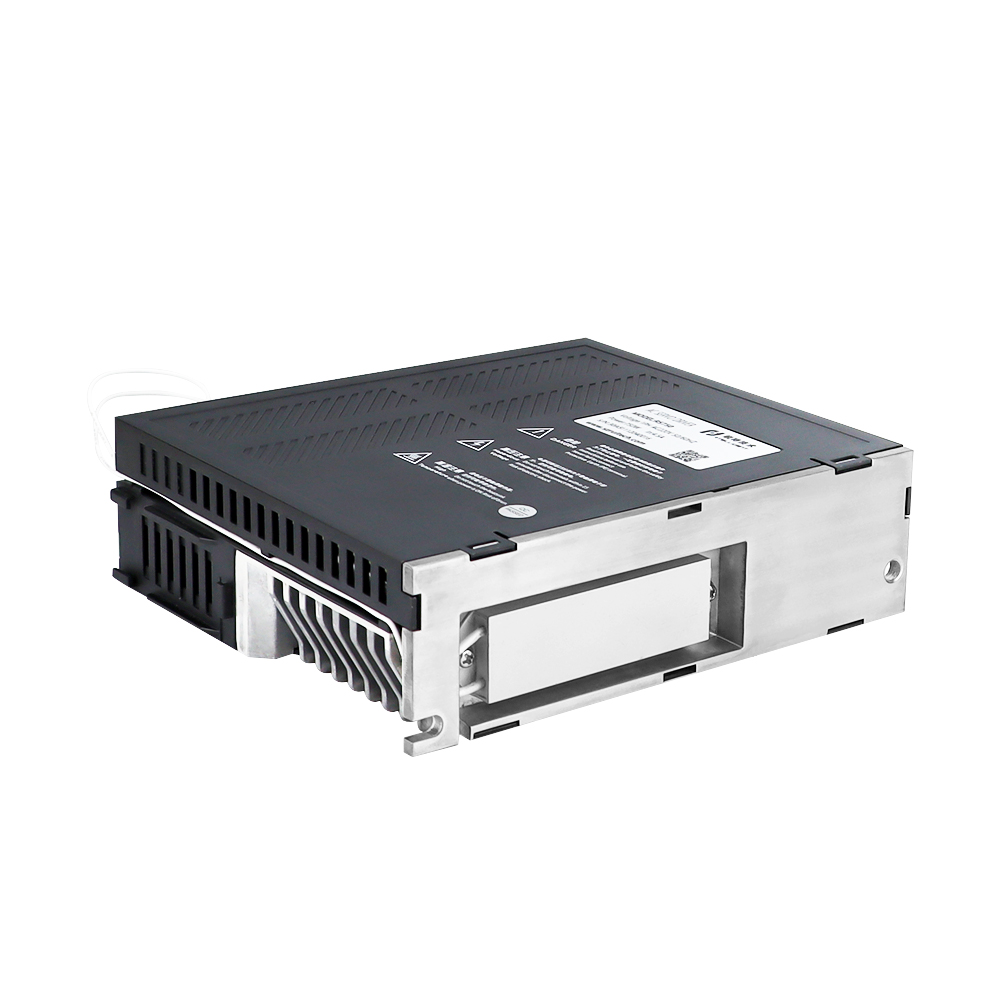

High-Performance AC Servo Drive  (5)

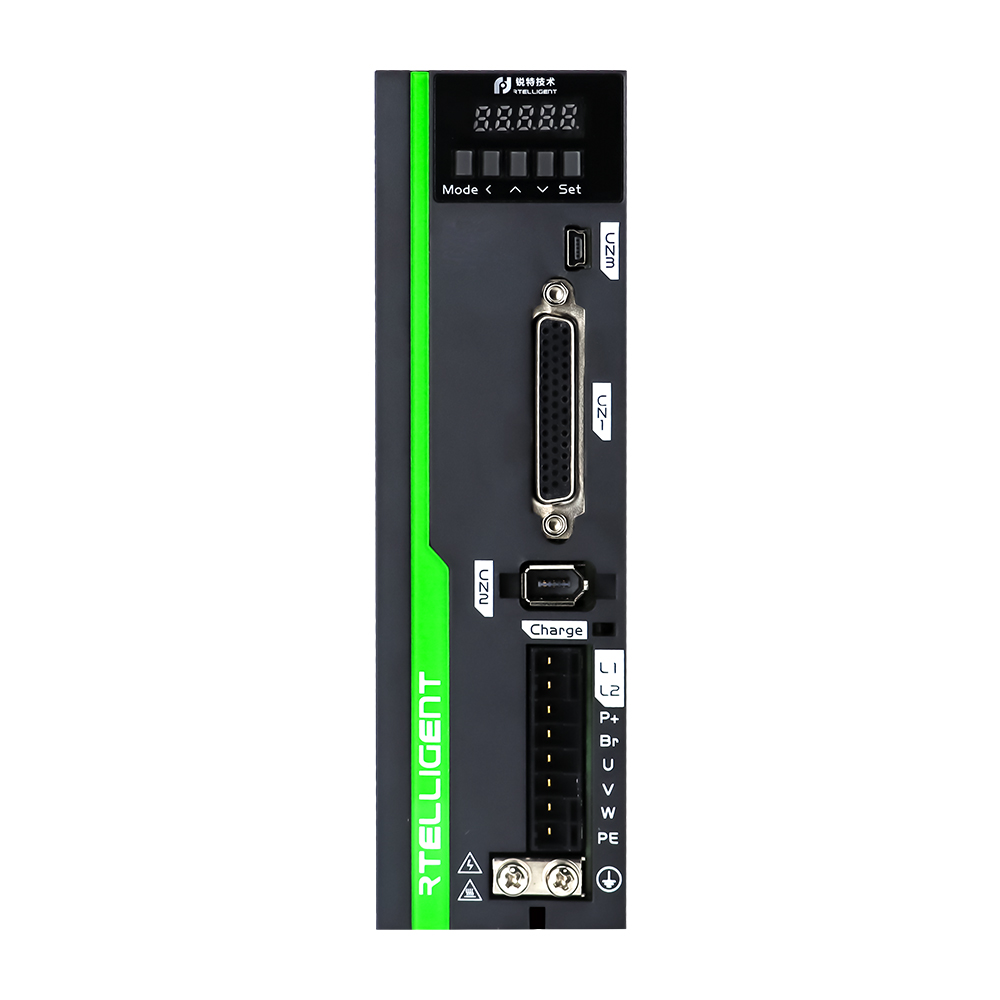

High-Performance AC Servo Drive  (1)

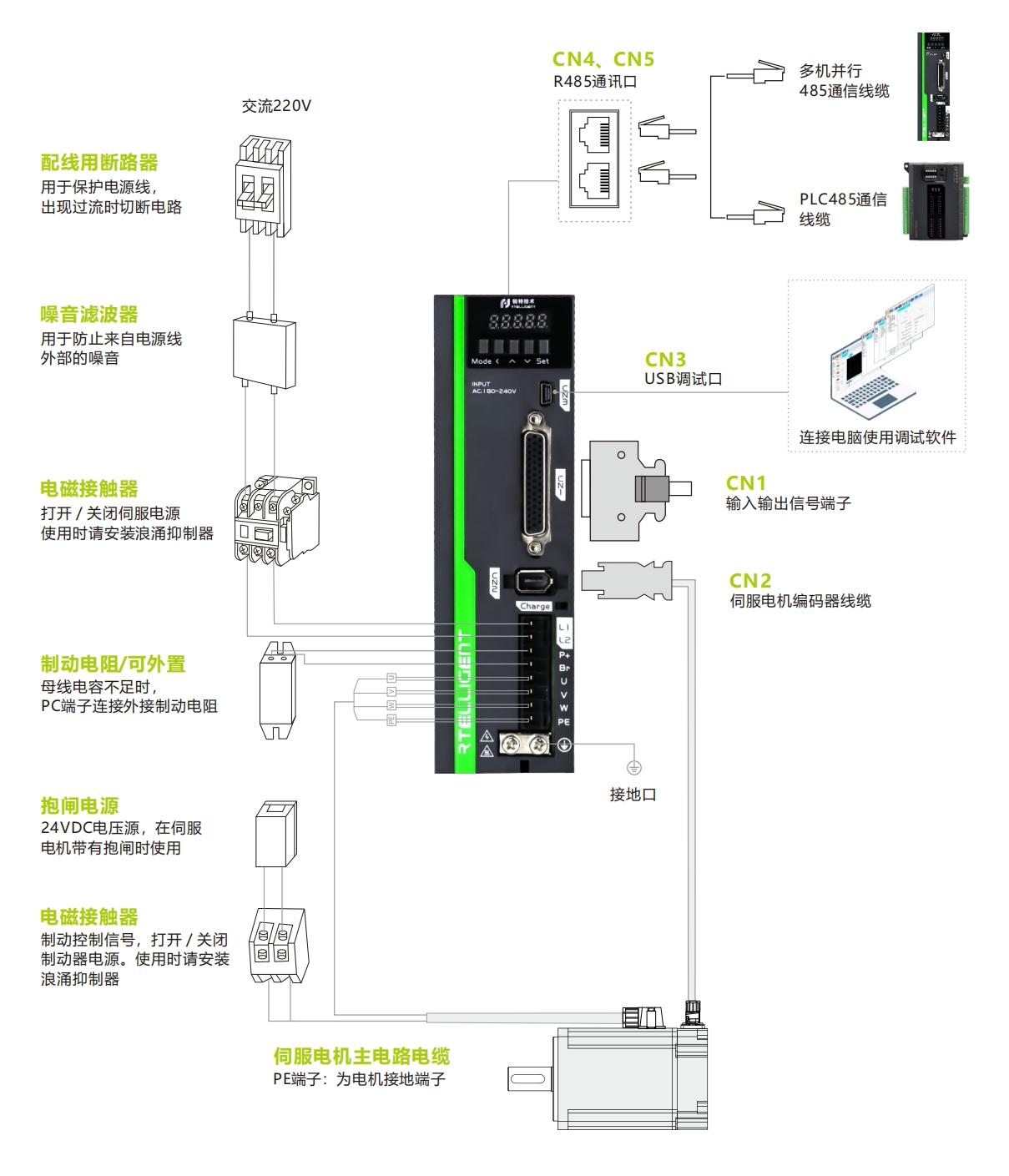

驱动器示意图

微信截图_20240527100031

产品特征

项目

内容

控制方式

IPM PWM 控制, SVPWM 驱动方式
编码器类型 匹配17~23Bit 光编或磁编,支持绝对值编码器控制
脉冲输入规格 5V差分脉冲/200KHz;24V单端脉冲/200KHz
模拟量输入规格 2路,-10~+10V模拟量输入通道

注:仅RS标准伺服存在模拟量接口

通用输入 9路,支持24V共阳或共阴
通用输出 4路单端+2路差分输出,单端(50mA)可支持/差分(200mA)可支持
编码器输出 ABZ 3路差分输出(5V)+ABZ 3路单端输出(5-24V)

注:仅RS标准伺服存在编码器分频输出接口

基本参数

驱动器型号

RS100

RS200

RS400

RS750

RS1000

RS1500

RS3000

适配功率

100W

200W

400W

750W

1KW

1.5KW

3KW

连续电流

3.0A

3.0A

3.0A

5.0A

7.0A

9.0A

12.0A

最大电流

9.0A

9.0A

9.0A

15.0A

21.0A

27.0A

36.0A

输入电源

单相220VAC

单相220VAC

单相或三相220VAC

尺寸代码

Type A

Type B

Type C

尺寸

175*156*40

175*156*40

196*176*72

常见问题及对策

Q1:如何维护交流伺服系统?
答:交流伺服系统的定期维护包括清洁电机和编码器、检查和拧紧连接、检查皮带张力(如果适用)以及监控系统是否有任何异常噪音或振动。遵循制造商的润滑和定期零件更换维护指南也很重要。

Q2:如果我的交流伺服系统出现故障,我该怎么办?
答:如果您的交流伺服系统出现故障,请咨询制造商的故障排除指南或寻求其技术支持团队的帮助。除非您有适当的培训和专业知识,否则不要试图修复或修改系统。

Q3:交流伺服电机可以自己更换吗?
答:更换交流伺服电机涉及新电机的正确对准、重新布线和配置。除非您有交流伺服的经验和知识,否则建议您寻求专业帮助,以确保正确安装并避免任何潜在的损坏。

Q4:如何延长交流伺服系统的使用寿命?
答:为了延长您的交流伺服系统的使用寿命,确保适当的定期维护,遵循制造商的指导方针,避免系统运行超出其额定限制。还建议保护系统免受过多灰尘、水分和其他可能影响其性能的环境因素的影响。

Q5:交流伺服系统是否兼容不同的运动控制接口?
答:是的,大多数交流伺服支持各种运动控制接口,如脉冲/方向、模拟或总线通信协议。确保您选择的伺服系统支持所需的接口,并咨询制造商的留档以获得正确的配置和编程说明。
